Вакуумная техника используется в самых разных отраслях промышленности, где требуется удалить из рабочей камеры воздух, технологические газы или пары и создать давление ниже атмосферного. В зависимости от назначения оборудования, требуемой глубины вакуума, производительности и состава откачиваемой среды применяются насосы разных типов. Подробнее посмотреть здесь: https://vacma.ru/catalog/vakuumnye-nasosy/sukhie-vakuumnye-nasosy/nvd-dvukhrotornye-vakuumnye-nasosy/. Одну из групп такого оборудования составляют двухроторные вакуумные насосы НВД.
Название "двухроторные" связано с конструкцией рабочего механизма: внутри корпуса располагаются два ротора, которые вращаются относительно друг друга и обеспечивают перемещение газа от входного патрубка к выходу. Подобный принцип позволяет получать непрерывный процесс откачки без использования поршневого механизма. При этом конкретные характеристики, диапазон рабочих давлений, производительность и особенности эксплуатации зависят от исполнения насоса и его назначения.
Понимание устройства НВД важно не только для специалистов, непосредственно работающих с вакуумным оборудованием. От правильного выбора насоса зависят стабильность технологического процесса, энергопотребление, требования к обслуживанию и срок службы установки. Поэтому при проектировании вакуумной системы необходимо учитывать не только номинальную производительность оборудования, но и реальные условия эксплуатации.
Что представляет собой двухроторный вакуумный насос
Вакуумный насос предназначен для создания разрежения за счет удаления газа из замкнутого объема. В простейшем случае оборудование соединяется с вакуумируемой камерой, после чего рабочий механизм начинает отводить находящийся в ней газ. По мере удаления газа давление снижается.
Двухроторная конструкция относится к объемным принципам откачки. В рабочей полости находятся два ротора, взаимодействующие между собой и со стенками корпуса с очень небольшими зазорами. При вращении они периодически образуют объемы, в которые поступает газ. Затем эти объемы перемещаются в направлении выпускной стороны, а газ выводится из насоса.
В зависимости от конкретной конструкции роторы могут иметь различную геометрию. Она определяется задачами оборудования: необходимой производительностью, допустимым диапазоном давлений, требованиями к герметичности и характеристиками перекачиваемой среды.
Важная особенность двухроторного механизма заключается в отсутствии традиционного возвратно-поступательного движения. Рабочие органы вращаются непрерывно, что позволяет организовать равномерную откачку и использовать насос в составе автоматизированных технологических линий.
При этом термин "НВД" не следует воспринимать как обозначение одной универсальной конструкции. Под конкретным обозначением модели могут скрываться разные технические исполнения. Поэтому характеристики конкретного агрегата необходимо определять по его паспорту и документации изготовителя.
Принцип действия
Работу двухроторного вакуумного насоса можно представить как последовательность нескольких повторяющихся операций. Сначала газ из вакуумируемого объема поступает во входную часть корпуса. Вращающиеся роторы захватывают определенную порцию газа и перемещают ее вдоль рабочей камеры.
По мере вращения положение роторов изменяется таким образом, что захваченный газ оказывается отделенным от входной зоны. Затем объем рабочей полости уменьшается либо газ перемещается к зоне выпуска. В результате создается перепад давления, благодаря которому следующая порция газа поступает из вакуумируемой системы.
Цикл повторяется непрерывно. Частота вращения роторов, размеры рабочей камеры и ее геометрия определяют объем газа, который насос способен перемещать за единицу времени.
Для понимания работы оборудования важно различать два параметра: скорость откачки и предельное остаточное давление. Скорость откачки показывает, насколько быстро насос способен удалять газ из системы при определенных условиях. Предельное давление характеризует минимальное давление, которого можно достичь в конкретной конфигурации оборудования.
Эти показатели взаимосвязаны, но не являются одним и тем же. Даже насос с высокой номинальной производительностью не обязательно будет быстро создавать глубокий вакуум в любой системе. На результат влияют объем вакуумируемой камеры, сопротивление трубопроводов, утечки, наличие паров, температура, состояние рабочих поверхностей и другие факторы.

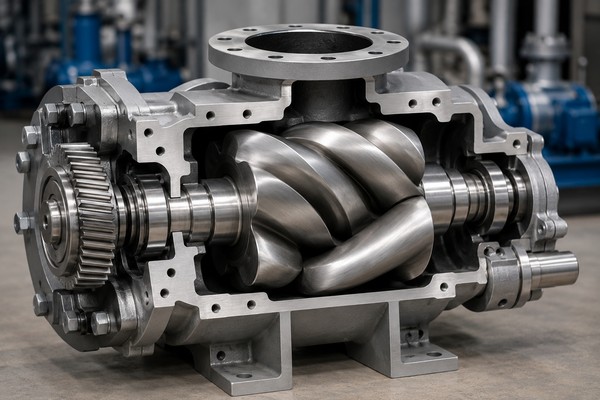

Конструкция основных узлов
Основными элементами двухроторного насоса являются корпус, роторы, приводной механизм, уплотнения, подшипниковые узлы и присоединительные элементы. В некоторых исполнениях также предусматриваются системы смазки, охлаждения, защиты и контроля рабочих параметров.
Корпус формирует рабочую камеру, в которой происходит перемещение газа. От точности изготовления корпуса и роторов зависят величина рабочих зазоров и способность агрегата поддерживать необходимые характеристики.
Роторы являются ключевыми рабочими органами. Их форма рассчитывается таким образом, чтобы они могли вращаться с минимальным взаимным зазором и одновременно обеспечивать перемещение газа. В некоторых конструкциях роторы непосредственно контактируют друг с другом, в других между ними сохраняется небольшой технологический зазор.
Для синхронизации движения применяются соответствующие механические элементы. Это особенно важно, поскольку даже небольшое нарушение взаимного положения роторов способно привести к ухудшению характеристик или механическому повреждению деталей.
Привод обеспечивает вращение рабочих органов. В промышленном оборудовании могут применяться электродвигатели различных типов и системы передачи движения. Выбор привода зависит от мощности, частоты вращения, режима эксплуатации и требований к автоматизации.
Отдельного внимания заслуживают уплотнения. Они предотвращают проникновение атмосферного воздуха в рабочую полость и утечку рабочей среды через валы и соединения. Для вакуумного оборудования герметичность имеет принципиальное значение, поскольку даже небольшая негерметичность может заметно увеличить время достижения требуемого давления.
Особенности двухроторной схемы
Использование двух роторов позволяет организовать непрерывное перемещение газа. В отличие от некоторых конструкций с одним рабочим органом, взаимодействие двух роторов может обеспечивать более равномерное заполнение и освобождение рабочих объемов.
Одним из важных преимуществ такой схемы является возможность получения высокой производительности при относительно компактной конструкции. Кроме того, вращательное движение хорошо подходит для механизации и автоматизации оборудования.
Однако двухроторный насос нельзя считать универсальным решением для всех вакуумных задач. Его возможности ограничиваются конструкцией и рабочими условиями. Например, состав газа, присутствие абразивных частиц, конденсирующихся паров или агрессивных компонентов могут существенно влиять на эксплуатационные характеристики.
Также значение имеет режим запуска и остановки. Вакуумная система должна быть спроектирована таким образом, чтобы насос не подвергался недопустимым нагрузкам. В некоторых технологических процессах требуется использование дополнительной арматуры, обратных клапанов, газобалластных устройств или других элементов защиты.
Где применяются насосы НВД
Двухроторные вакуумные насосы могут использоваться там, где требуется механическое удаление газовой среды и поддержание заданного уровня разрежения. Конкретный перечень задач определяется характеристиками конкретной модели.
В промышленности вакуумные системы применяются при производстве и обработке различных материалов, в лабораторных установках, на предприятиях химической и нефтехимической отраслей, в машиностроении, металлургии, электронике и других областях.
В технологических установках насос может использоваться для предварительной откачки вакуумной камеры. В некоторых системах он работает самостоятельно, а в других становится частью многоступенчатой вакуумной схемы.
В лабораторной практике вакуум необходим, например, для проведения процессов при пониженном давлении, удаления газов из материалов, подготовки образцов или работы отдельных видов оборудования. Здесь особенно важны стабильность параметров и возможность точно контролировать режим.
При использовании в промышленной линии большое значение приобретает не только сам насос, но и вся вакуумная система. Производительность трубопроводов, запорной арматуры, фильтров и соединений должна соответствовать возможностям агрегата.
Выбор оборудования по рабочим параметрам
Подбор двухроторного вакуумного насоса целесообразно начинать не с названия модели, а с определения требований технологического процесса. Прежде всего необходимо установить требуемое рабочее и предельное давление.
Следующий параметр - необходимая скорость откачки. Она зависит от объема вакуумируемого пространства, характера технологического процесса и количества газа, которое необходимо удалять в единицу времени.
Нельзя забывать о составе среды. Если в газовом потоке присутствуют пары воды, растворителей, масла или других веществ, необходимо проверить совместимость насоса с такими условиями. Конденсация внутри рабочей камеры способна изменить свойства смазки, вызвать коррозию или привести к нарушению работы механизма.
Если газ содержит твердые частицы, они также могут стать причиной повышенного износа. Поэтому перед насосом иногда устанавливаются фильтры и другие устройства предварительной очистки.
Температура среды и окружающей среды тоже учитывается при выборе. Повышенная температура влияет на вязкость смазочных материалов, расширение деталей и эффективность охлаждения. При работе в холодных помещениях, наоборот, могут возникать проблемы с запуском и свойствами рабочих жидкостей.
Еще один параметр - продолжительность работы. Насос, рассчитанный на периодическое включение, не всегда подходит для круглосуточной эксплуатации без дополнительных условий. Для непрерывного режима необходимо учитывать тепловую нагрузку, ресурс подшипников, особенности смазки и требования изготовителя.
Производительность и реальная скорость откачки
Номинальная производительность насоса обычно указывается для определенных условий и не должна автоматически восприниматься как гарантированная скорость откачки всей системы.
На практике между насосом и вакуумируемой камерой располагаются трубопроводы, переходники, клапаны, фильтры и другие элементы. Каждый из них создает сопротивление потоку газа. Чем сложнее трасса и меньше внутренний диаметр трубопровода, тем сильнее может снижаться эффективная скорость откачки у камеры.
Кроме того, вакуумируемый объект может иметь собственные источники газовыделения. Материалы внутренних поверхностей способны выделять ранее поглощенные газы и пары. Влажность, остатки технологических веществ и повышение температуры увеличивают такое газовыделение.
Поэтому при проектировании системы необходимо рассматривать насос и вакуумируемый объем как единую систему. Номинальных характеристик оборудования недостаточно для точного прогнозирования времени достижения заданного давления.
Смазка и требования к рабочей жидкости
Если конструкция насоса предусматривает масляную систему, состояние и свойства масла оказывают существенное влияние на эксплуатацию. Смазочный материал выполняет сразу несколько функций: уменьшает трение, способствует отводу тепла и в некоторых конструкциях участвует в обеспечении необходимых уплотняющих свойств.
Выбор масла должен соответствовать требованиям производителя конкретного оборудования. Использование неподходящей жидкости может изменить характеристики насоса и увеличить износ деталей.
Особую проблему представляет попадание в масло воды и других конденсирующихся веществ. При определенных режимах они способны накапливаться в системе смазки. Поэтому для оборудования, работающего с влажными газами, необходимо учитывать возможность конденсации и соответствующие способы защиты.
Контроль состояния масла включает оценку его внешнего вида, уровня, загрязнения и соблюдение установленного интервала замены. Конкретная периодичность определяется конструкцией насоса и интенсивностью эксплуатации.
Эксплуатация и техническое обслуживание
Срок службы двухроторного вакуумного оборудования во многом зависит от соблюдения эксплуатационных требований. Перед запуском необходимо убедиться, что насос подключен правильно, рабочая камера не содержит посторонних предметов, а системы охлаждения и смазки находятся в рабочем состоянии.
Важную роль играет контроль герметичности. Если в вакуумной системе постоянно присутствует подсос атмосферного воздуха, насос будет работать дольше для достижения требуемого давления. Это повышает нагрузку и одновременно снижает эффективность всей установки.
Регулярному контролю подвергаются соединения, уплотнения, состояние привода и подшипниковых узлов. При появлении необычного шума, вибрации, перегрева или изменения производительности необходимо определить причину, а не компенсировать проблему увеличением времени работы.
Техническое обслуживание должно выполняться с учетом инструкции на конкретную модель. Самовольное изменение рабочих зазоров или разборка прецизионных деталей без соответствующей квалификации могут привести к нарушению характеристик насоса.
Типичные причины снижения эффективности
Одной из наиболее распространенных причин неудовлетворительной работы вакуумной системы становится негерметичность. Она может возникнуть в соединениях трубопроводов, клапанах, фланцах, уплотнениях или самой вакуумируемой камере.
Другой фактор - загрязнение рабочих поверхностей. Попадание пыли, продуктов технологического процесса и конденсата способно ухудшить работу роторов и увеличить износ.
Производительность также может снижаться из-за неправильного подбора трубопровода. Даже мощный насос не сможет полностью компенсировать чрезмерное гидравлическое сопротивление вакуумной линии.
Причиной проблем бывает и неподходящий режим эксплуатации. Работа при давлениях или температурах, выходящих за пределы установленных значений, увеличивает нагрузку на механизм.
Наконец, нельзя исключать естественный износ деталей. Со временем изменяются зазоры, состояние уплотнений, подшипников и других элементов. Поэтому диагностика должна учитывать не один показатель, а комплекс признаков.
Безопасность при работе с вакуумным оборудованием
Вакуумный насос является механическим агрегатом с вращающимися деталями и электроприводом, поэтому при эксплуатации необходимо соблюдать требования промышленной и электрической безопасности.
Перед проведением обслуживания насос отключают от источника питания и принимают меры, исключающие случайный запуск. Работы с внутренними механизмами должны выполняться только после полной остановки вращающихся частей.
Необходимо учитывать и особенности вакуумируемой среды. Если насос работает с токсичными, горючими или химически активными газами, требования к материалам, вентиляции, отводу выхлопа и средствам индивидуальной защиты определяются свойствами этих веществ.
Выпускной поток также нельзя игнорировать. Даже если газ поступает из обычной атмосферы, вместе с ним могут удаляться пары масла или другие загрязнения. В промышленной установке направление и способ отвода газа должны соответствовать требованиям технологического процесса.
НВД в составе вакуумной системы
Сам по себе насос является только одним элементом комплекса. Для получения стабильного вакуума могут потребоваться вакуумметры, клапаны, фильтры, ресиверы, конденсаторы, устройства защиты и автоматического управления.
Особенно это важно для многоступенчатых установок. В некоторых технологических процессах одна ступень отвечает за предварительное снижение давления, после чего включается оборудование, предназначенное для дальнейшего углубления вакуума.
Совместная работа разных типов насосов позволяет распределить нагрузку между ними. Это может повысить эффективность процесса и расширить диапазон рабочих давлений.
Автоматизация дает возможность контролировать давление, температуру, состояние привода и другие параметры. При выходе показателей за установленные пределы система может сформировать сигнал предупреждения или остановить оборудование.
Таким образом, оценивать НВД необходимо не изолированно, а с учетом всей схемы вакуумирования. Именно система определяет конечный результат, а насос является ее основным исполнительным элементом.
На что обратить внимание при покупке и замене
При выборе оборудования важно сопоставить технические характеристики существующей системы с параметрами нового насоса. Простая замена агрегата по внешнему размеру не всегда возможна.
Следует проверить тип и размеры присоединений, требования к электропитанию, направление вращения, производительность, диапазон давления и особенности охлаждения. Необходимо также убедиться, что насос совместим с составом откачиваемой среды.
Если оборудование заменяется на аналог, следует сравнивать не только максимальную производительность. Имеют значение рабочие характеристики на конкретных давлениях, потребляемая мощность, уровень шума, допустимая продолжительность работы и требования к обслуживанию.
Для ответственных производственных процессов желательно заранее определить доступность запасных частей и квалифицированного сервисного обслуживания. Даже надежная конструкция нуждается в периодической диагностике и замене изнашиваемых компонентов.
Документация на конкретный насос должна рассматриваться как основной источник информации о допустимых режимах. Универсальные рекомендации из справочных материалов не могут заменить паспорт оборудования, поскольку одинаковое название типа насоса не означает идентичность всех технических характеристик.
Перспективы использования двухроторных насосов
Современные вакуумные системы развиваются в направлении повышения энергоэффективности, автоматизации и контроля состояния оборудования. Для насосов это означает совершенствование приводов, систем мониторинга и конструкций рабочих органов.
Все большее значение приобретает возможность интеграции оборудования в автоматизированные технологические комплексы. Датчики давления, температуры и вибрации позволяют получать информацию о состоянии установки и своевременно выявлять отклонения.
Еще одним направлением является снижение эксплуатационных затрат. Оптимизация режимов работы позволяет не держать насос постоянно на максимальной нагрузке, если технологический процесс этого не требует.
При этом базовый принцип остается прежним: эффективность вакуумной установки зависит от согласованности всех ее компонентов. Даже технически совершенный насос не сможет обеспечить расчетный результат при негерметичной камере, неправильно подобранном трубопроводе или неподходящем режиме эксплуатации.
Заключение
Двухроторные вакуумные насосы НВД представляют собой класс оборудования, в котором откачка газа осуществляется с помощью двух вращающихся рабочих органов. Такая конструкция позволяет организовать непрерывное перемещение газовой среды и использовать насосы в составе различных промышленных, лабораторных и технологических вакуумных систем.
При выборе НВД необходимо учитывать не только заявленную производительность, но и требуемое давление, состав откачиваемой среды, температуру, продолжительность работы, характеристики трубопроводов и особенности всей вакуумной установки. Существенное значение имеют герметичность системы, состояние рабочих органов, правильность смазки и соблюдение регламентов технического обслуживания.
Эксплуатационные характеристики конкретной модели определяются ее конструкцией и назначением, поэтому универсального решения для всех задач не существует. Грамотно спроектированная система, соответствующий технологический режим и регулярное обслуживание позволяют использовать возможности двухроторного насоса максимально эффективно и одновременно снизить риск преждевременного износа оборудования.
